通過汽車發動機拆裝，讓你知道蝸輪蝸桿傳動裝置的特點！

      發動機翻轉架，可以將發動機旋轉至任意角度，安全地進行維修拆裝作業，具有操縱輕便、轉動靈活、安全自鎖的特點。通過對翻轉架蝸輪蝸桿箱的拆裝和對翻轉架傳動過程的觀察，了解蝸輪蝸桿傳動機構的相關知識。

(1)觀察發動機翻轉架的基本組成。

(2)觀察蝸輪蝸桿傳動機構各構件之間的相互裝配關系。

(3)觀察對蝸輪蝸桿傳動機構工作過程的演示，了解轉矩傳遞方式。

(4)通過蝸輪蝸桿傳動機構的學習，進一步了解蝸輪蝸桿傳動機構的種類和特點。

1.蝸桿傳動的作用：用于傳遞交錯軸之間的回轉運動和動力。蝸桿主動、蝸輪從動。

2.蝸桿傳動的優點:傳動比大、結構緊湊、傳動平穩、噪聲小。

(1 )用二用扳手拆下蝸輪蝸桿式發動機翻轉架手柄固定螺母，取下?lián)u轉手柄;再拆下發動機連接板，最后從翻轉架上拆下蝸輪蝸桿箱。

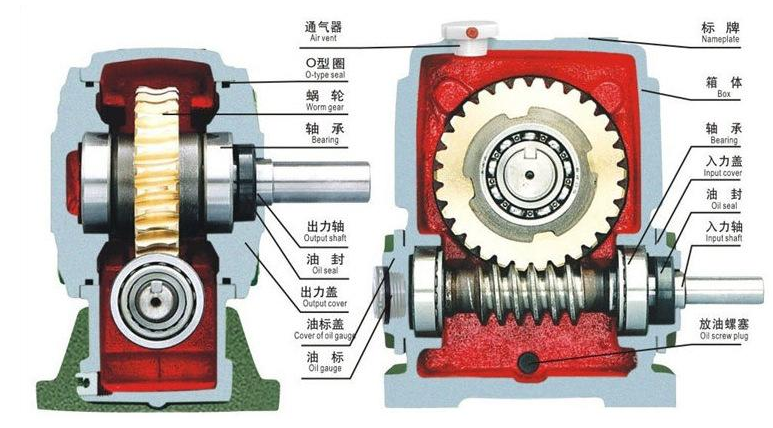

(2)用內六角扳手拆下蝸輪蝸桿箱蓋，這時可以看見里面的蝸輪蝸桿傳動機構體。

(3)用內六角扳手擰松蝸桿兩端軸承端蓋固定螺栓，取出端蓋、蝸桿軸承等。

(4)把蝸輪蝸桿傳動副相互嚙合，左右轉動蝸桿，觀察蝸輪的轉動方向。

(5)按拆卸相反的順序安裝好蝸輪蝸桿箱。

(6)拆裝完畢，清潔、歸還工具和實習器材。
